ПЛИТА 52/96 ДЛЯ 3-Х КУЛАЧКОВОГО ПАТРОНА
- Опорная плита может значительно сэкономить время позиционирования приспособления во время смены
- Установка устройства быстрой замены на всей производственной линии может эффективно уменьшить накопленный допуск.
- Светильники можно поворачивать на 90 градусов, сохраняя точность центрирования.
- Поддержка распространенных на рынке спецификаций шпилек (расстояние между болтами 52/96 мм)
- Различные спецификации для гибкой конфигурации, особенно подходят для 4- и 5-осевых станков с ограниченным пространством станины.
Спецификация
Ед.измерения: мм
| Модель | ДхШхВ | Вытяните шпильку | Установочные отверстия | Вес (кг) |
|---|---|---|---|---|

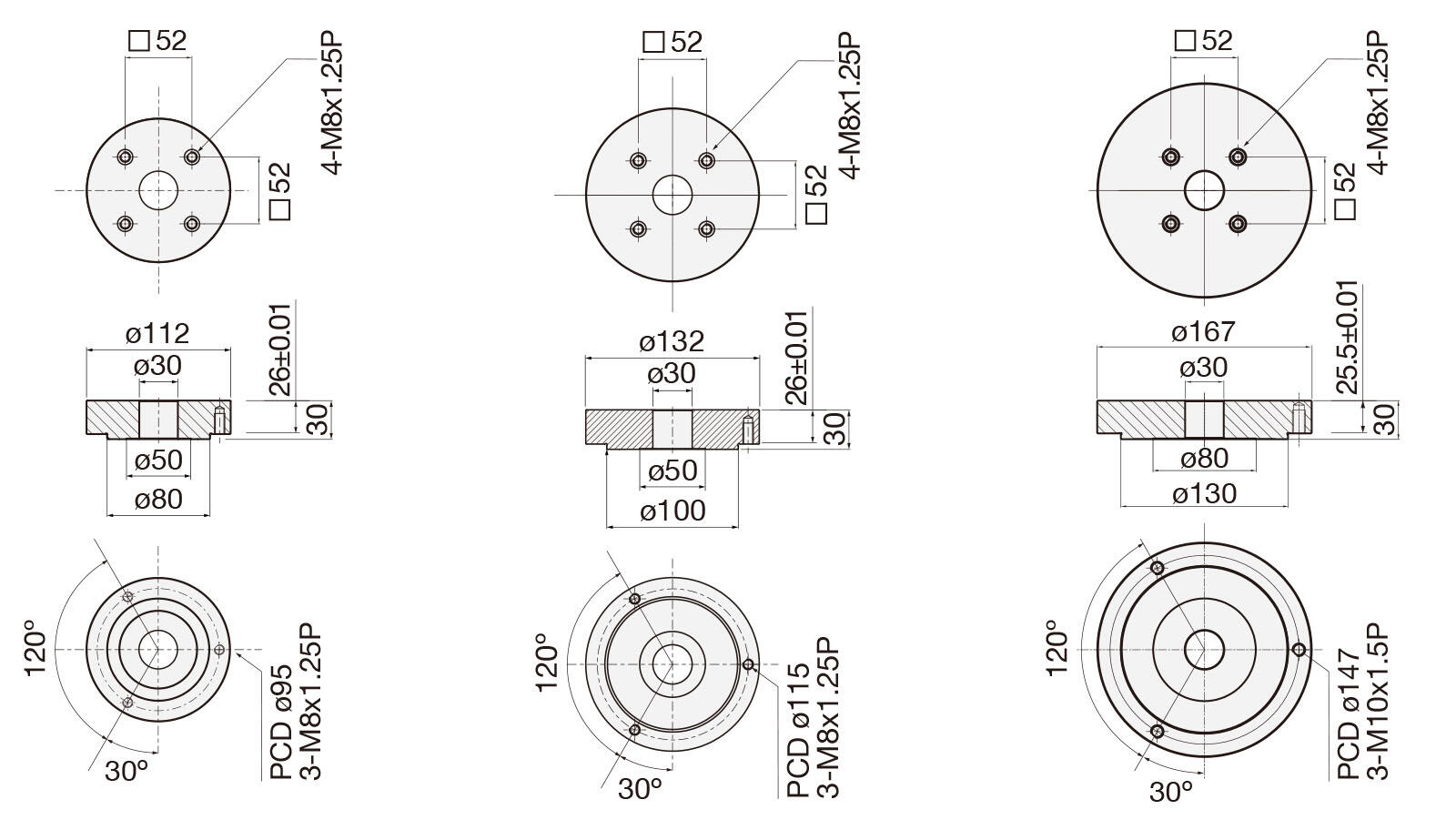

| M-52x52(4") | Ø112x30 | M-52x52PS | M8 | 2 |
| M-52x52(5") | Ø132x30 | M-52x52PS | M8 | 2.9 |
| M-52x52(6") | Ø167x30 | M-52x52PS | M10 | 4.6 |

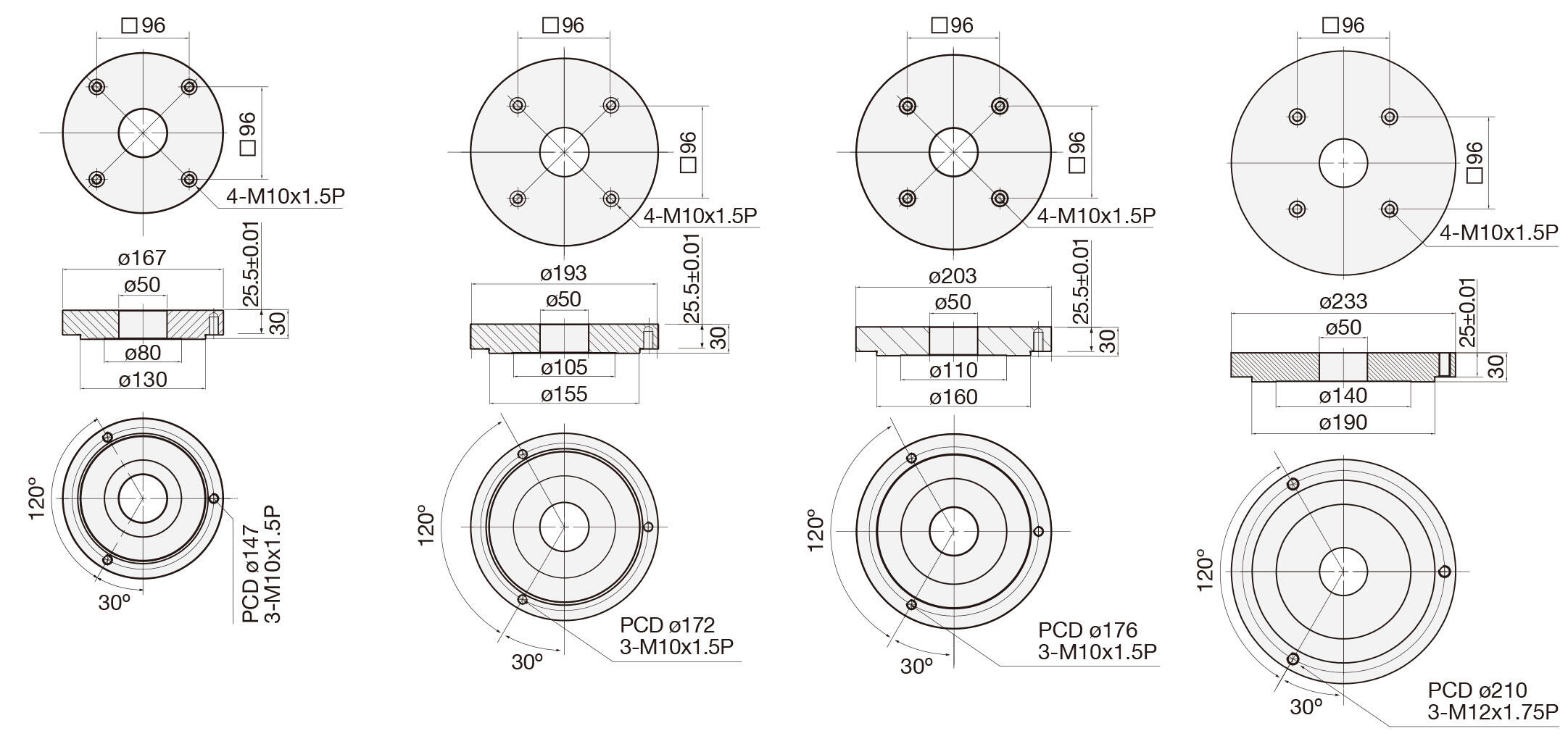

| M-96x96(6") | Ø167x30 | M-96x96PS | M10 | 4.6 |
| M-96x96(7") | Ø193x30 | M-96x96PS | M10 | 6 |
| M-96x96(8") | Ø203x30 | M-96x96PS | M10 | 6.7 |
| M-96x96(9") | Ø233x30 | M-96x96PS | M12 | 8.9 |
