5-ОСЕВЫЕ РЕГУЛИРУЕМЫЕ САМОЦЕНТРИРУЮЩИЕ ТИСКИ (ASC-S)
- Запатентованная система калибровки позволяет легко и быстро регулировать центр зажима.
- Рекомендуется работать с Master Plate на пятикоординатном станке.
- Подходит для Промышленные роботы
- 1.Корпус тисков изготовлен из высококачественной стали (S50C) и направляющие закалены до HRC50. Это обеспечивает деталь прочной.
- 2.Съемные губки изготовлены из высококачественной инструментальной стали (SCM440) и науглероженны до HRC55.
Поскольку обе стороны имеют фиксированный размер и могут использоваться в качестве базовой точки.
Пользователи могут перевернуть их, чтобы увеличить диапазон зажима. - 3.Усилие зажима тисков может достигать 1300 кг, и точность позиционирования составляет ±0,02 мм.
- 4.Благодаря запатентованному центрирующему резьбовому штифту и калибровочной структуре медного кольца,
пользователи могут регулировать центры зажима легко и быстро. - 5.Конструкция с зубьями ласточкиного хвоста под углом 45° на верхних тисков обеспечивает надежное закрепление нижней части заготовки.
- 6.Области применения: прецизионная обработка четырехосевых, пятиосевых индексных столов с ЧПУ, а также вертикальных и горизонтальных фрезерных станков с ЧПУ.
СТАНДАРТНЫЕ АКСЕССУАРЫ:
• 4 шт. зажима
• 1 шт. ключ
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ:
• Система базирования
• Шпилька для вытягивания
Спецификация (Материал: корпус: углеродистая сталь S50C. Твердость: HRC50 / cъемный зажим: SCM440. Твердость:HRC55 )
Ед.измерения: мм
| Модель | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | Pull Studs |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASC-77x102S | 70 | 43 | 28 | 32 | 85 | 89 | 10 | M6 | 102 | 107 | 77 | 12 | M-52x52PS |
| ASC-77x130S | 70 | 43 | 56 | 60 | 113 | 117 | 10 | M6 | 130 | 135 | 77 | 12 | M-52x52PS |
| ASC-77x170S | 70 | 43 | 96 | 100 | 153 | 157 | 10 | M6 | 170 | 175 | 77 | 12 | M-52x52PS |
| ASC-77x210S | 70 | 43 | 136 | 140 | 193 | 197 | 10 | M6 | 210 | 215 | 77 | 12 | M-52x52PS |
| ASC-127x160S | 87 | 55 | 70 | 75 | 133 | 138 | 16 | M6 | 160 | 165 | 127 | 14 | M-96x96PS |
| ASC-127x210S | 87 | 55 | 120 | 125 | 183 | 188 | 16 | M6 | 210 | 215 | 127 | 14 | M-96x96PS |
| ASC-127x260S | 87 | 55 | 170 | 175 | 233 | 238 | 16 | M6 | 260 | 265 | 127 | 14 | M-96x96PS |
| ASC-127x310S | 87 | 55 | 220 | 225 | 283 | 288 | 16 | M6 | 310 | 315 | 127 | 14 | M-96x96PS |
| ASC-127x360S | 87 | 55 | 270 | 275 | 333 | 338 | 16 | M6 | 360 | 365 | 127 | 14 | M-96x96PS |
| Модель | J | J1 | J2 | K | K1 | K2 | K3 | L | N | O | P | Вес (кг) | |
| ASC-77x102S | 2 | 9.5 | 37 | 24 | 27 | 18 | 3 | 77 | 52 | 42 | 15 | 2.8 | |
| ASC-77x130S | 2 | 9.5 | 37 | 24 | 27 | 18 | 3 | 77 | 52 | 42 | 15 | 3.5 | |
| ASC-77x170S | 2 | 9.5 | 37 | 24 | 27 | 18 | 3 | 77 | 52 | 42 | 15 | 4.2 | |
| ASC-77x210S | 2 | 9.5 | 37 | 24 | 27 | 18 | 3 | 77 | 52 | 42 | 15 | 4.9 | |
| ASC-127x160S | 2.5 | 9.5 | 45 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 9 | |
| ASC-127x210S | 2.5 | 9.5 | 45 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 11 | |
| ASC-127x260S | 2.5 | 9.5 | 45 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 13 | |
| ASC-127x310S | 2.5 | 9.5 | 45 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 15 | |
| ASC-127x360S | 2.5 | 9.5 | 45 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 17 | |
| Плита 52/96 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Система 52 | Система 96 | Convert 96mm to 52mm | 52mm and 96mm Combo | |||||
| | |  | |||||

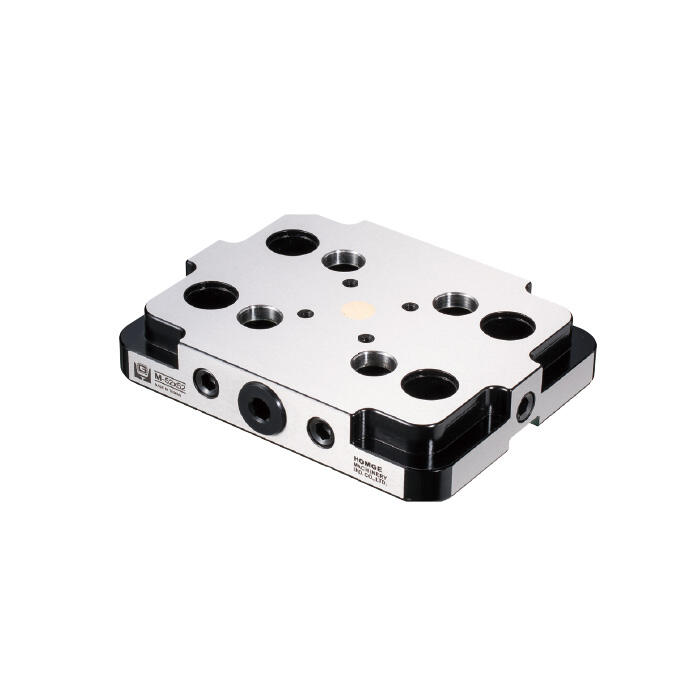

| M-52x52(8001) | M-96x96(8051) | M-52x96(8003) | M-52/96(8287) | |||||
| | |||||||
| M-52x52(8002) | M-96x96(8052) | |||||||
| | |  | |||||
| M-52x52(8004) | M-96x96(8053) | M-52x96(8006) | M-52/96(8288) | |||||
| | |||||||
| M-52x52(8005) | M-96x96(8054) | |||||||
| ||||||||
| M-96x96(8057),(8059),(8060) | ||||||||
| Двухсторонний Установочный Блок | ||||||||
| Система 52 | Система 96 | Convert 96mm to 52mm | 52mm and 96mm Combo | |||||
| | M-52/96(8056) | ||||||

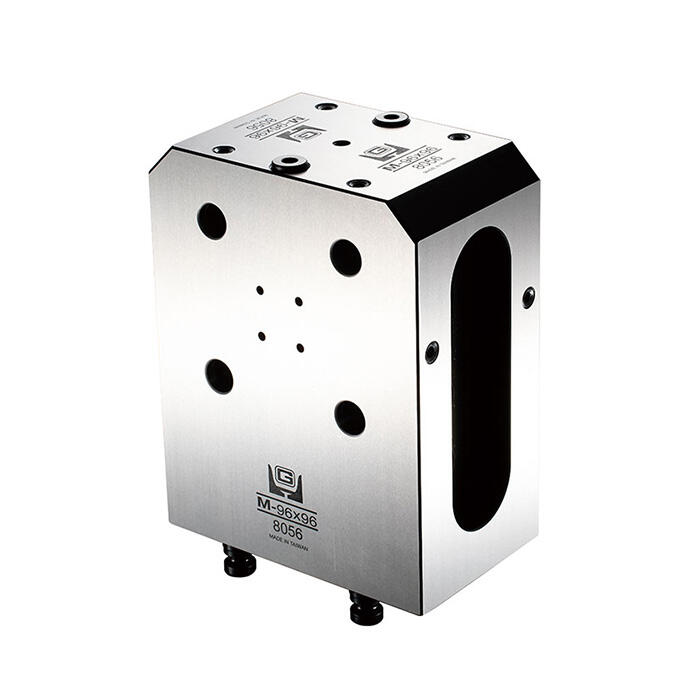

| M-52x52(8008) | M-96x96(8056) | |||||||
| Измерительная Плита | ||||||||
| Система 52 | Система 96 | Convert 96mm to 52mm | 52mm and 96mm Combo | |||||
| | |||||||
| M-52x52(8010) | M-96x96(8058) | |||||||
| ПРОСТАВОЧНЫЙ БЛОК | ||||||||
| Система 52 | Система 96 | Convert 96mm to 52mm | 52mm and 96mm Combo | |||||
| ||||||||
| M-96x96(8202),(8206) | ||||||||
| | |  | |||||

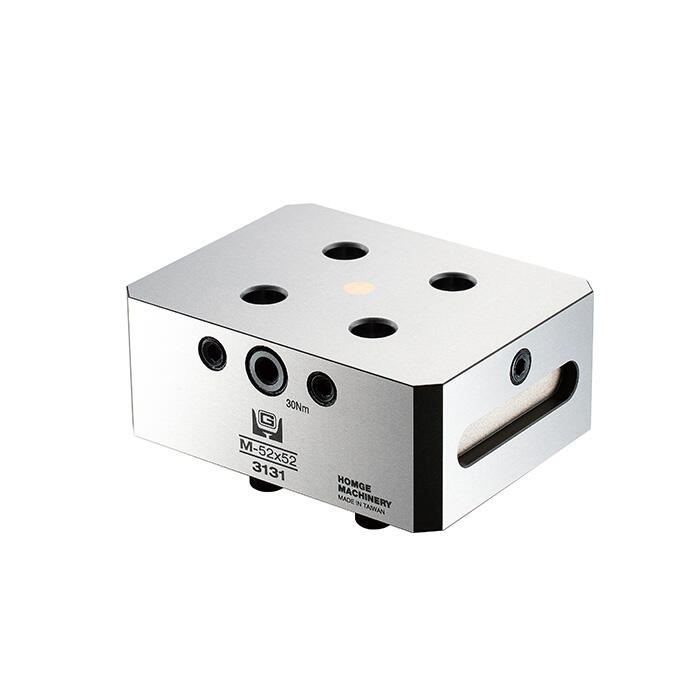

| M-52x52(3131),(3133) | M-96x96(8222),(8226) | M-52x52(3131),(3133) | M-52/96(8282),(82822) | |||||
| Многопозиционные Плиты | ||||||||
| Система 52 | Система 96 | Convert 96mm to 52mm | 52mm and 96mm Combo | |||||
 |  | |||||||
| M-52x52(8011) | M-96x96(80522) | |||||||
| ||||||||
| M-96x96(8086G) | ||||||||
| ||||||||
| M-96x96(8088G) | ||||||||
| M-52x52(7062) |  | |||||||
| M-96x96(8062) | ||||||||
 | ||||||||
| M-96x96(8067) | ||||||||
 |  | |||||||
| M-52x52(8026) | M-96x96(8066),(8066-B) | |||||||
| Крепежная Плита Для Четвертой Оси | ||||||||
| Система 52 | Система 96 | Convert 96mm to 52mm | 52mm and 96mm Combo | |||||
| | |||||||
| M-52x52(8022) | M-96x96(8068) | |||||||
| ||||||||
| M-96x96(8072G) | ||||||||
| Многопозиционная Колонна | ||||||||
| Система 52 | Система 96 | Convert 96mm to 52mm | 52mm and 96mm Combo | |||||
| ||||||||
| M-52x52(9133) | ||||||||
| ||||||||
| M-52x52(9333) | ||||||||
| ||||||||

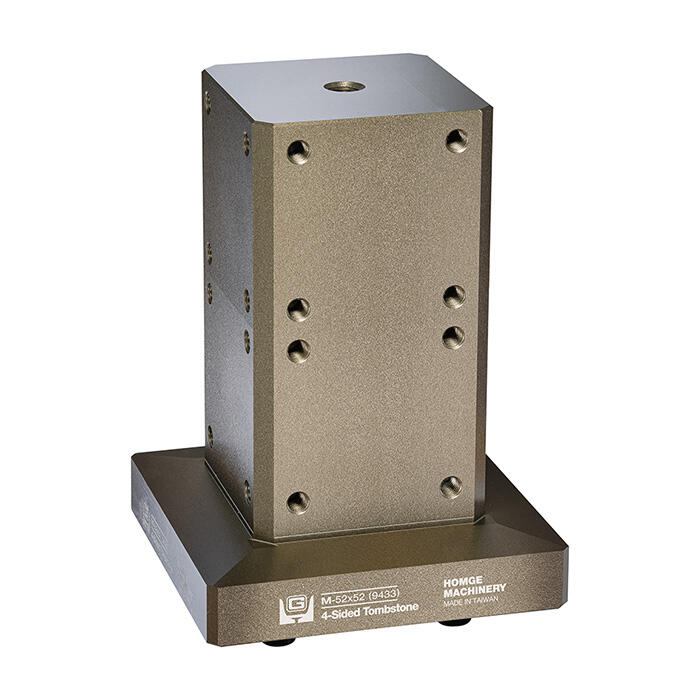

| M-52x52(9433) | ||||||||
| 3-Faced Pyramids | ||||||||
| Система 52 | Система 96 | Convert 96mm to 52mm | 52mm and 96mm Combo | |||||
| | |||||||
| M-96x96(9319) | M-52x52(9314) | |||||||
