КРУГЛАЯ ПЛИТА 52/96 COMBO (8288, 8286)


  • Системная интеграция: Эти круглые комбинированные плиты поддерживают системы зажимных шпилек стандартов как 52 мм, так и 96 мм, обеспечивая полную совместимость со всей линейкой самоцентрирующихся тисков HOMGE серий ASC-S, ASC-M, и ASC-K.
  • 1.Модульная конструкция: Обеспечивает быструю сборку и адаптацию к различным производственным задачам, повышая гибкость и масштабируемость системы.
  • 2.Широкая совместимость: Совместима с 3-, 4- и 5-осевыми станками, а также поворотными и делительными столами, что делает ее идеальным решением для самого широкого спектра задач металлообработки.
  • 3.Высокоточное позиционирование: Гарантирует максимальную точность базирования и надежность зажима заготовок для поддержания стабильно высокого качества выпускаемой продукции.
  • 4.Прямой зажим: Упрощает и ускоряет процесс фиксации заготовок, существенно сокращая вспомогательное (подготовительно-заключительное) время и повышая общую эффективность работы.
  • 5.Простота эксплуатации и обслуживания.

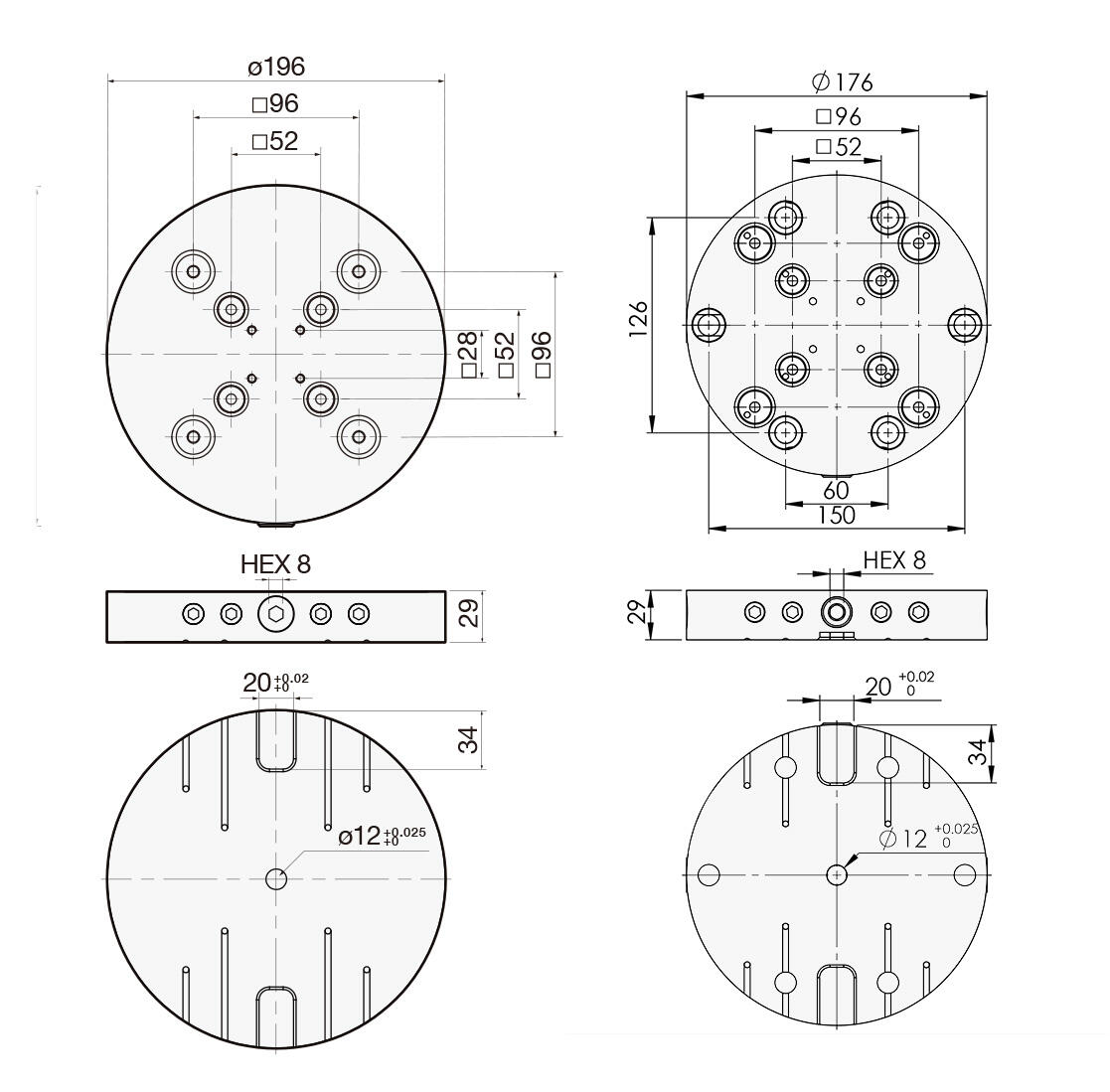

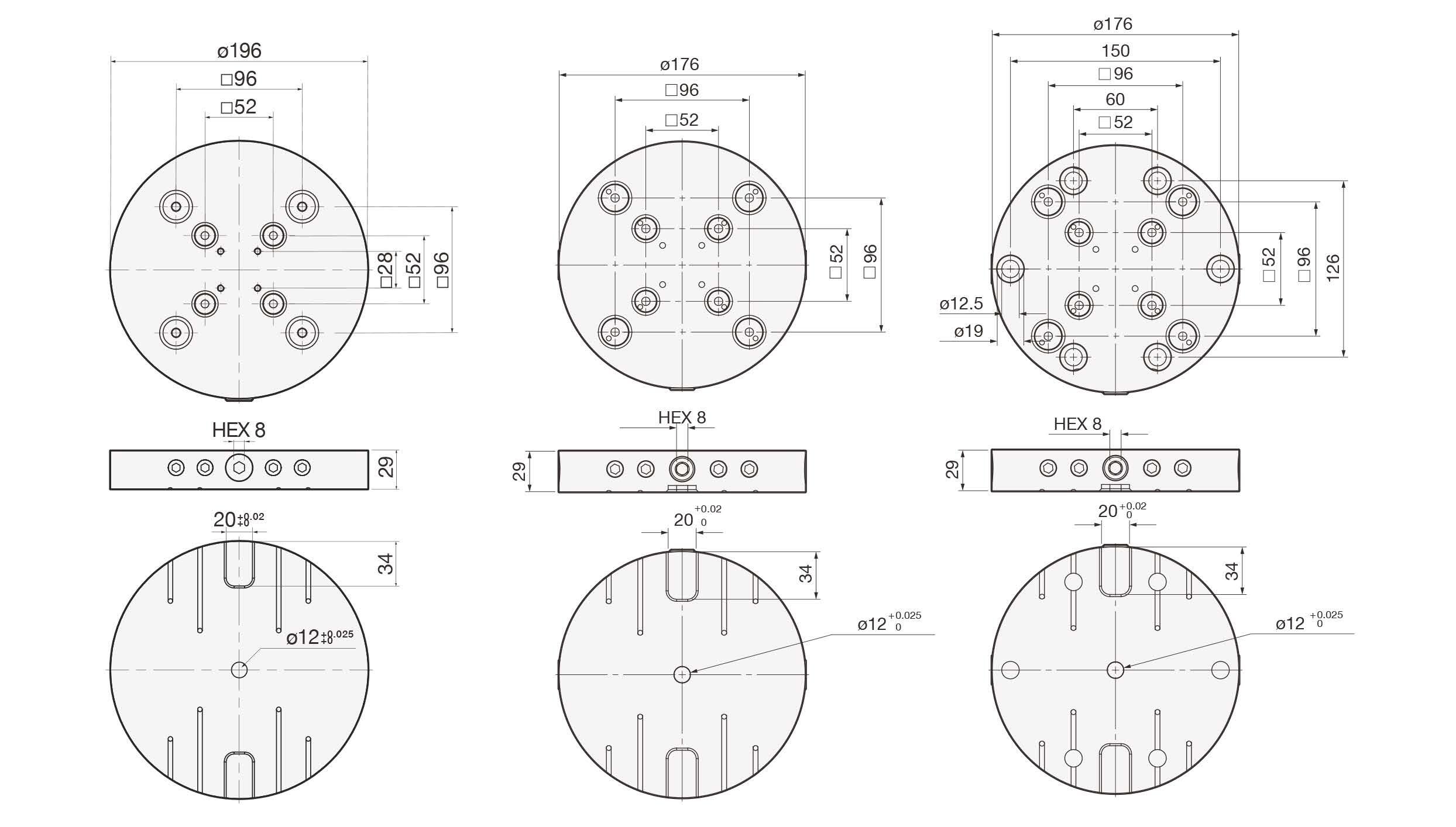

Технические размеры круглой комбинированной плиты 52/96: спецификация диаметров Ø196 мм и Ø176 мм

Спецификация
Ед.измерения: мм
МодельДхШхВPull StudsMounting HolesВес (кг)
M-52/96(8288)Ø196x29M-52x52PS / M-96x96PS-6.2
M-52/96(8286)Ø176x29M-52x52PS / M-96x96PS-4.7
M-52/96(8286-M)Ø176x29M-52x52PS / M-96x96PS150x1264.5
