КОМПАКТНЫЙ 5-ОСЕВЫЕ ТИСКИ


  • Повторяемость позиционирования: Зажим в одном направлении обеспечивает стабильную точность в пределах ±0,01 мм, значительно повышая стабильность автоматизированного производства.
  • Быстросменная система нулевой точки: Основание имеет стандартные отверстия под шпильки 52/96 мм, что обеспечивает полную совместимость с различными системами позиционирования.
  • Гибкость и масштабируемость: Подходит для прецизионных 4- и 5-осевых станков с ЧПУ, поворотных столов, а также вертикальных и горизонтальных обрабатывающих центров.
  • [Рекомендации по применению] Настоятельно рекомендуется для многосторонней обработки деталей в аэрокосмической, медицинской и автомобильной промышленности.

РАЗМЕРЫ:

Технические характеристики для КОМПАКТНЫЙ 5-ОСЕВЫЕ ТИСКИ

СПЕЦИФИКАЦИЯ(Материал: Корпус: сталь S50C, направляющие HRC 50; Губки: сплав SCM440, HRC 48-50)
Ед.измерения: мм
МодельABCC1C2DEFGHIJJ1J2KK1K3NOPQRPull StudsВес (кг)
ACK-77x1307043±0.0156608810M6130137771229.5372427352421555M8M-52x52PS4.9
ACK-127x1608048±0.01707510612M6160167127142.59.54529323969024102M12M-96x96PS12.8
ACK-127x2108048±0.0112012515612M6210217127142.59.54529323969024102M12M-96x96PS17


ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ:



Плита 52/96
Система 52Система 96Convert 96mm to 52mm52mm and 96mm Combo

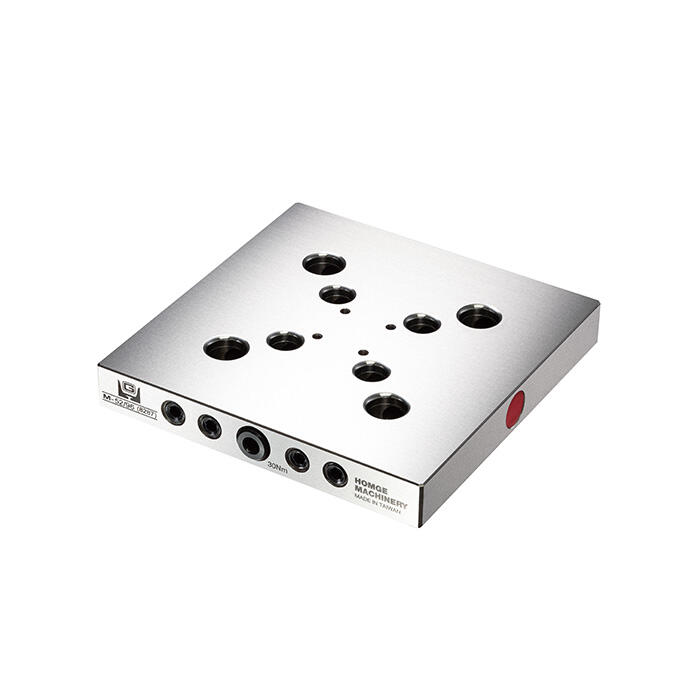

RECTANGULAR MASTER PLATE (with Clamping Edge and Mounting Bores) for Zero Point ClampingRECTANGULAR MASTER PLATE (with Clamping Edge and Mounting Bores) for Zero Point ClampingRECTANGULAR ADAPTER PLATE for Zero Point Clamping52/96 COMBO RECTANGULAR PLATE for Zero Point Clamping
M-52x52(8001)M-96x96(8051)M-52x96(8003)M-52/96(8287)
RECTANGULAR MASTER PLATE for Zero Point ClampingRECTANGULAR MASTER PLATE for Zero Point Clamping
M-52x52(8002)M-96x96(8052)

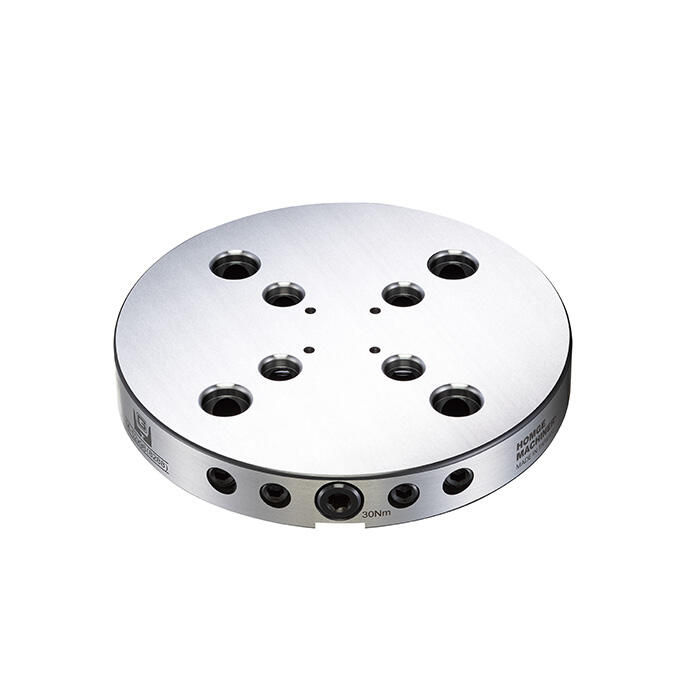

ROUND PLATE (with Mounting Bores) for Zero Point ClampingROUND ADAPTER PLATE for Zero Point ClampingROUND ADAPTER PLATE for Zero Point Clamping52/96 COMBO ROUND PLATE for Zero Point Clamping
M-52x52(8004)M-96x96(8053)M-52x96(8006)M-52/96(8288)
ROUND PLATE for Zero Point ClampingROUND PLATE for Zero Point Clamping
M-52x52(8005)M-96x96(8054)
 ROUND PLATE (with Mounting Bores) for Zero Point Clamping
 M-96x96(8057),(8059),(8060)
Двухсторонний Установочный Блок
Система 52Система 96Convert 96mm to 52mm52mm and 96mm Combo
Twin Base for Zero Point Quick Clamping SystemTwin Base for Zero Point Quick Clamping System M-52/96(8056)
M-52x52(8008)M-96x96(8056)
Измерительная Плита
Система 52Система 96Convert 96mm to 52mm52mm and 96mm Combo
MASTER GAUGING PLATE for Zero Point ClampingMASTER GAUGING PLATE for Zero Point Clamping
M-52x52(8010)M-96x96(8058)
ПРОСТАВОЧНЫЙ БЛОК
Система 52Система 96Convert 96mm to 52mm52mm and 96mm Combo
 ALUMINUM ROUND RISER for Zero Point Clamping
 M-96x96(8202),(8206)

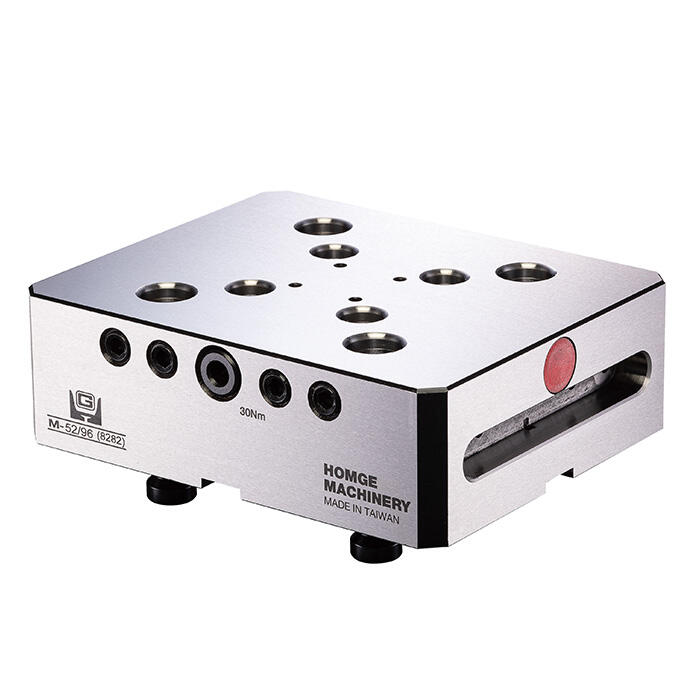

RECTANGULAR RISER for Zero Point ClampingRECTANGULAR RISER for Zero Point ClampingRECTANGULAR RISER for Zero Point ClampingПРОСТАВОЧНЫЙ БЛОК (Высота: 60 ​​мм)_ 52/96 КОМБО_ Система базирования
M-52x52(3131),(3133)M-96x96(8222),(8226)M-52x52(3131),(3133)M-52/96(8282),(82822)
Многопозиционные Плиты
Система 52Система 96Convert 96mm to 52mm52mm and 96mm Combo

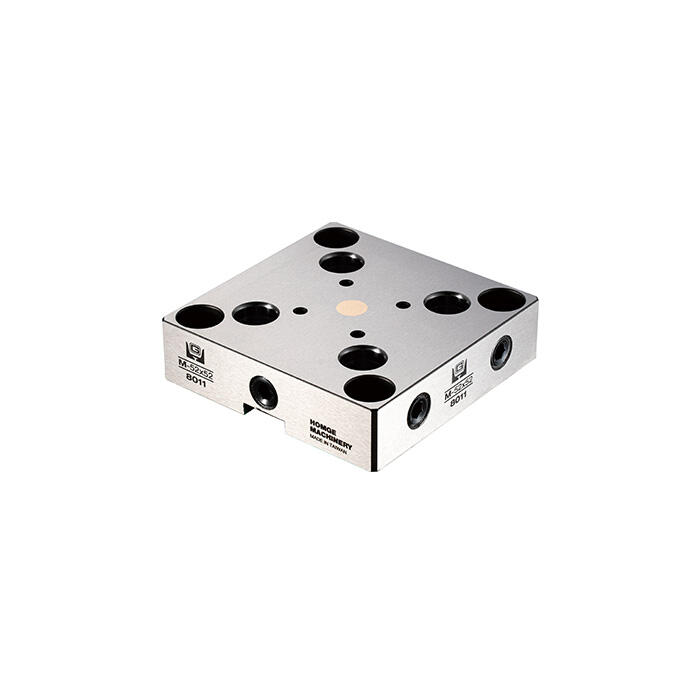

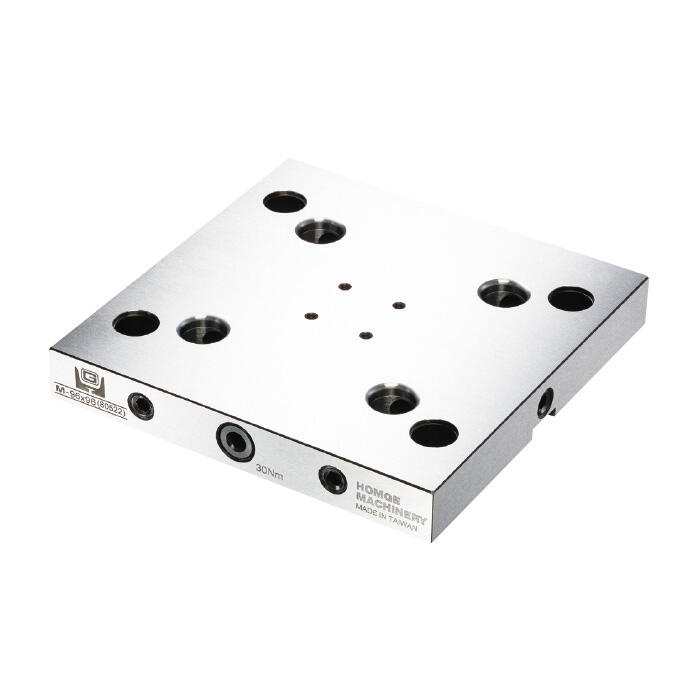

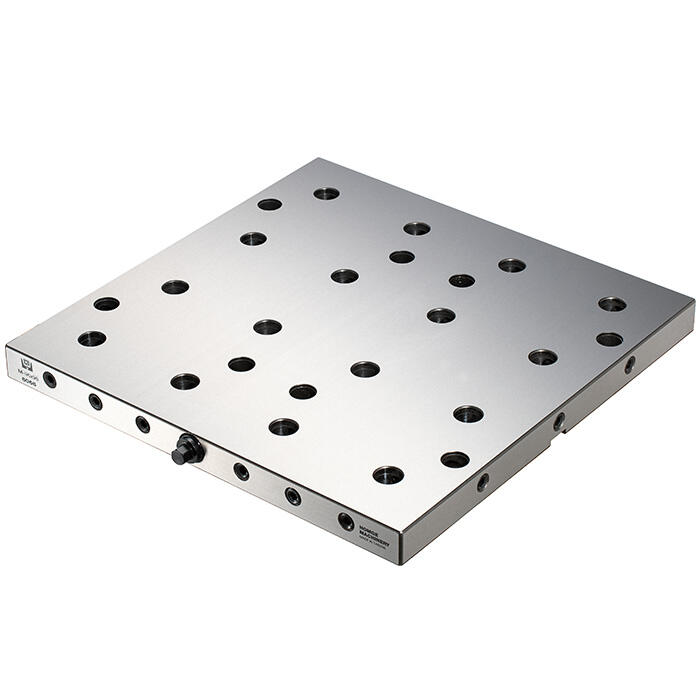

RECTANGULAR MULTI PLATE/ GRID PLATE (Single) for Zero Point ClampingRECTANGULAR MULTI PLATE/ GRID PLATE (Single) for Zero Point Clamping
M-52x52(8011)M-96x96(80522)
 SIDED-MOUNTED PLATE for Zero Point Clamping
 M-96x96(8086G)
 SIDED-MOUNTED PLATE for Zero Point Clamping
 M-96x96(8088G)

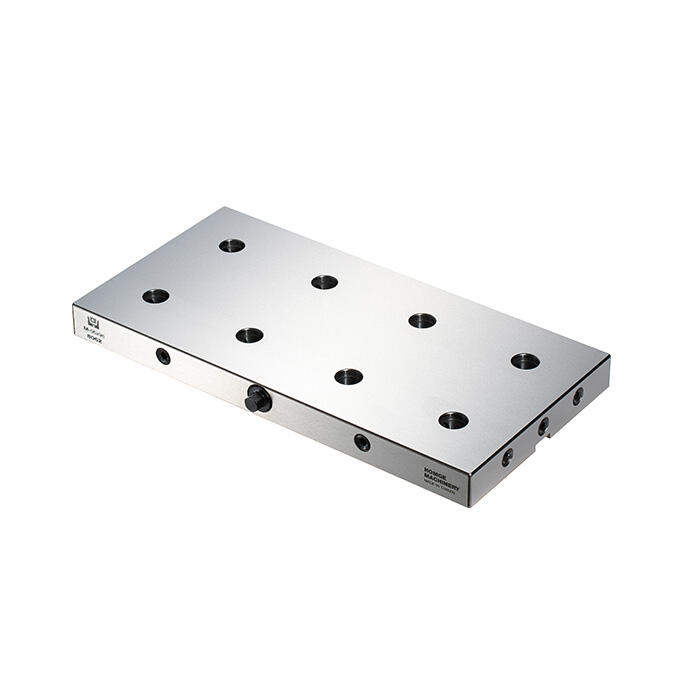

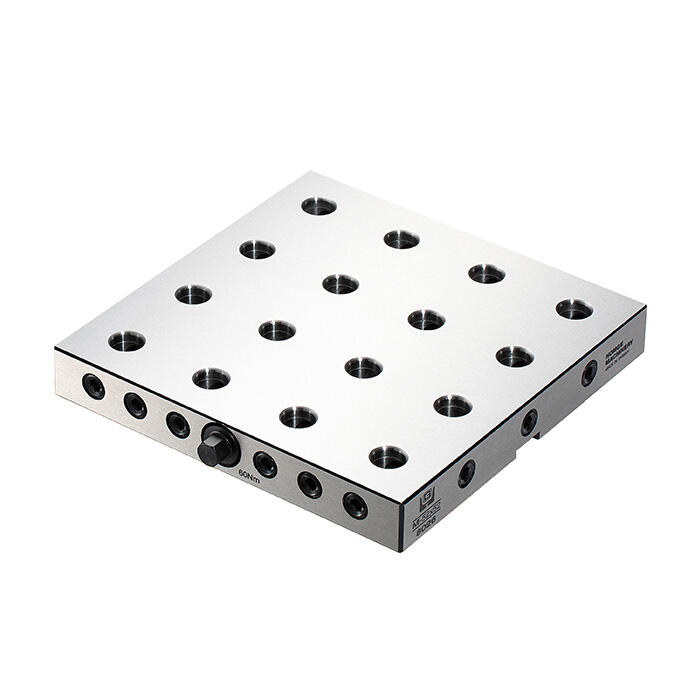

M-52x52(7062)RECTANGULAR MULTI PLATE/ GRID PLATE for Zero Point Clamping
 M-96x96(8062)

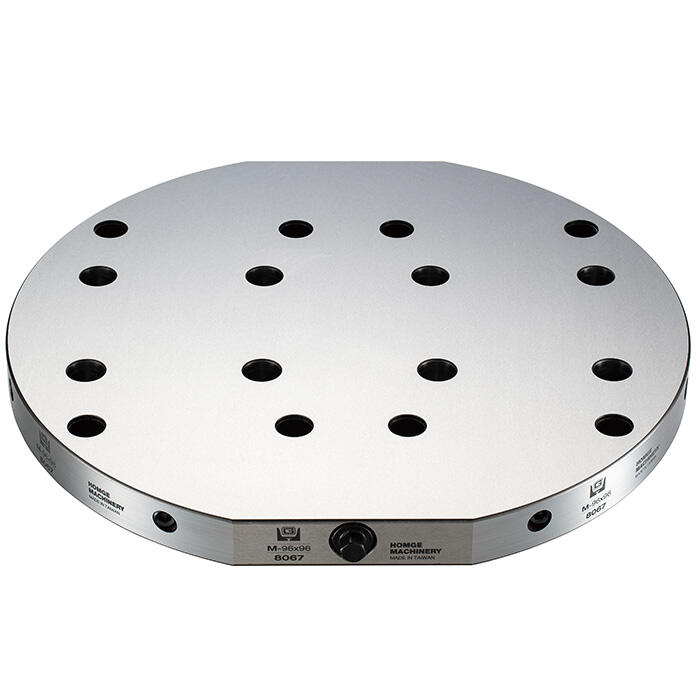

 2-fold ROUND MULTI PLATE/ GRID PLATE for Zero Point Clamping
 M-96x96(8067)
4-fold RECTANGULAR MULTI PLATE/ GRID PLATE for Zero Point Clamping4-fold RECTANGULAR MULTI PLATE/ GRID PLATE for Zero Point Clamping
M-52x52(8026)M-96x96(8066),(8066-B)
Крепежная Плита Для Четвертой Оси
Система 52Система 96Convert 96mm to 52mm52mm and 96mm Combo
TWIN CLAMPING BRIDGE for 52mm Zero Point Clamping2-fold CLAMPING BRIDGE (Single Sided) for 96mm Zero Point Clamping
M-52x52(8022)M-96x96(8068)
 3-fold CLAMPING BRIDGE (Single Sided) for 96mm Zero Point Clamping
 M-96x96(8072G)
Многопозиционная Колонна
Система 52Система 96Convert 96mm to 52mm52mm and 96mm Combo
  3-FACED TOMBSTONE for Zero Point Clamping
  M-52x52(9133)
  3-FACED TOMBSTONE for Zero Point Clamping
  M-52x52(9333)
  4-FACED TOMBSTONE for Zero Point Clamping
  M-52x52(9433)
3-Faced Pyramids
Система 52Система 96Convert 96mm to 52mm52mm and 96mm Combo
 3-FACED PYRAMID for 96mm Zero Point Clamping
 M-96x96(9319)M-52x52(9314)
